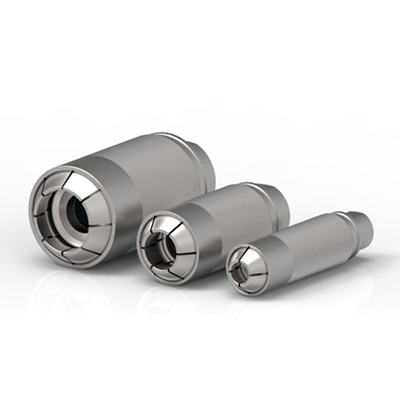

KZKL系列快速连接器

产品介绍:
KZKL系列快速连接器,用于带有凸缘,轮缘,鱼鳞管,热扩管,短端头,扩口等部件的功能和压力测试。可用于测试发动机水管,油管,制动系统管路、压缩机管路、软管末端等等;通过使用高级不锈钢材质,来满足工业测试的严格要求;发动机燃油管测试应用中快速连接器可内置单向阀。
相关产品:
技术参数:

KZKL系列快速连接器技术参数


工作压力:入口B:从真空至最高50bar,根据应用范围,还可以按照客户需要提供更高的耐压值。


设计:除密封件主要结构部件均由耐腐蚀性不锈钢制成。


密封件:密封件采用丁腈橡胶(NBR)材质,可按照客户需求提供其它材质设计。


泄露率:10-3mbar×1/s (10-4Pa×m3/s)

*此为标准品最低泄漏率,我们可以按需求提供更低泄漏率的装置,这取决于客户提供的详细规格(测试方法,测试温度和测试压力)以及客户所提供样品的品质(即密封面表面处理情况,粗糙度和尺寸允许公差)。


操作方式:

1、用手握住快速连接器滑套,对准测试管口;

2、向前推动快速连接器外套直到推不动为止;

3、KZKL快速连接器就此连接上。


规格尺寸(mm):


外形尺寸 A* B D D1 L A/F
1 6-7.9 G1/8″ 22 14 74 13
2 8-10.9 G1/8″ 25 17 75 15
3 11-14.9 G1/4″ 30 22 74 19
4 15-19.9 G3/8″ 35 27 79 24
5 20-24.9 G1/2″ 40 30 79 27
6 25-29.9 G3/4″ 45 33 90 30
7 30-35.9 G3/4″ 50 37 90 32
8 36-39.9 G3/4″ 55 40 90 36
9 40-46.9 G1″ 60 46 90 41
10 47-52 G1 1/4″ 70 55 119 50
规格尺寸以mm来表示 *是指夹紧直径,其它外形尺寸可按需提供。

性能特点:
