简易装机指南——正压型仪器装机

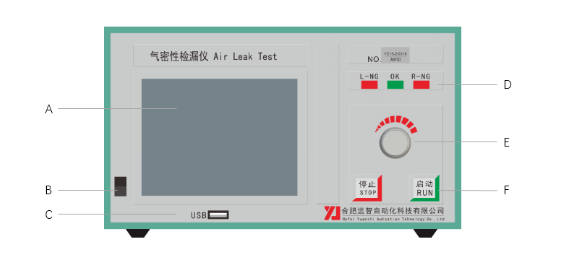

A 彩色液晶触摸屏
所有的设定值通过触摸屏输入。
B 电源开关
用于开启电源。
C USB 接口
测试数据以 CSV 形式输出。
D 合格与不合格指示灯
仪器检测完毕后给予的信号判断.
E 调压阀
检测时调整被测产品的压力。
F 手动开始和停止按钮
可以通过点击进行。
一. 连接电源
|
说明 |
示意图 |
|
ü 首先将电源线②插入③， ü ④插入仪器背部的24VDC电源插孔， ü ①插入普通220V,10.1A插座.
|
|
二. 连接气源

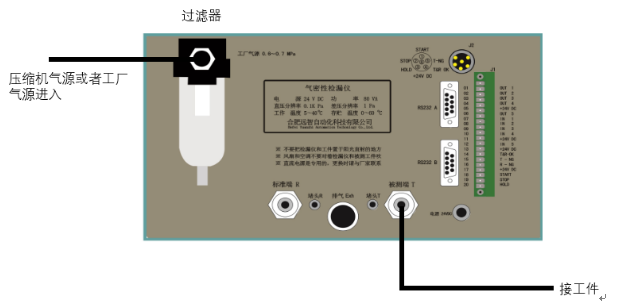

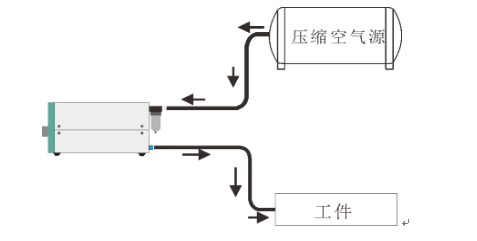

连接方式和规格：
压缩机进入气源，经过过滤器气体进入仪器，过滤器接口为外径8mm，内径6mm气管。
接工件：被测端接入外径8mm，内径6mm气管，并连接到被测工件。
三. 气压调整
接通气源和电源后，不要连接工件，在被测端和标准端被堵塞的情况下，点击【保压】，观测屏幕右侧的压力显示值，并左右旋转调压阀旋钮，调至准备测试的压力范围。
四. 参数调整
1.进入顺序，点击【管理设定】——【测试设定】——【时间设定】，设定检测各阶段的时间。
【检测设定】，设定充气压力的上下限。
【单位设定】，设定各个功能的单位。
【泄漏设定】，设定泄漏报警的界限。
2.测试阶段各时间设定的基本规则
测试压力在100kPa以内的测试节拍
|
体积（ml） |
延时时间 |
充气时间 |
平衡1时间 |
平衡2时间 |
检测时间 |
排气时间 |
|
0-10 |
/ |
2-3 |
3-5 |
3 |
3-10 |
1 |
|
10-100 |
/ |
3 |
5-8 |
5 |
3-10 |
1 |
|
100-500 |
/ |
5-8 |
5-10 |
5-8 |
3-10 |
2 |
|
500-1000 |
/ |
8-15 |
15-25 |
5-10 |
3-10 |
3 |
|
1000-2000 |
/ |
10-25 |
20-30 |
5-10 |
3-10 |
5 |
|
2000-5000 |
/ |
15-40 |
25-35 |
5-10 |
3-10 |
10 |
|
5000-10000 |
/ |
30-50 |
30-35 |
5-10 |
3-10 |
10 |
|
10000-20000 |
/ |
60-100 |
30-50 |
5-10 |
3-10 |
20 |
五. 测试的技巧和方法
1. 当产品内部有部件，电线，或者藏气的可能，应该将充气时间稍微加长，以保住气体完全充入工件内部。
2. 在当前设定的数据下，如果测试结果经过多次都很稳定，可以试着将充气，平衡时间缩短，如果缩短后，测试结果还是稳定的。即可。
3. 连接工件一定要保证连接的位置不能产生泄漏，连接接头建议采用快拧接头。
